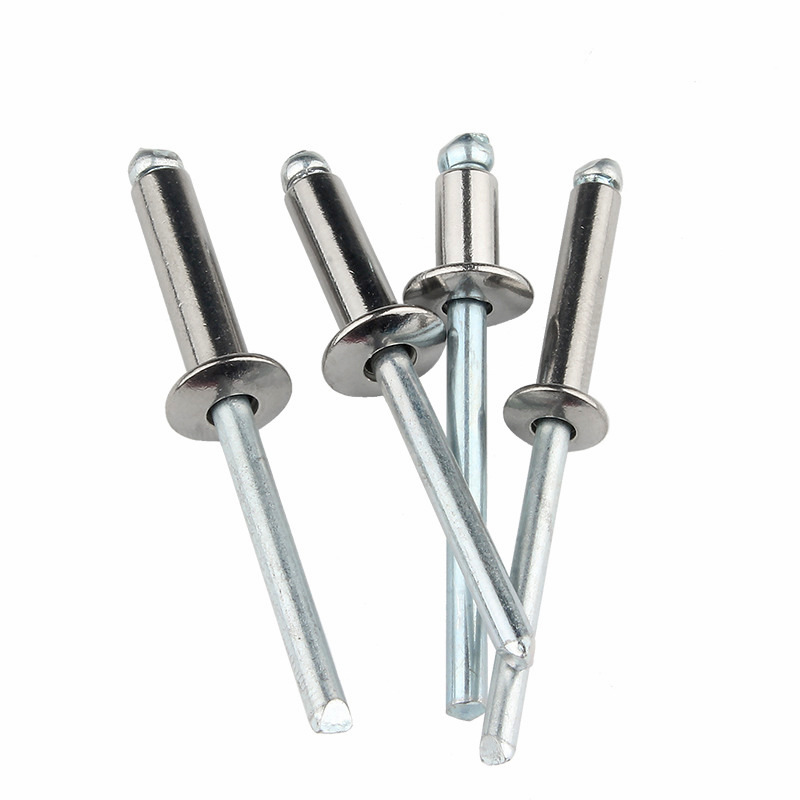

Blinde klinknagels, ook bekend als popnagels, zijn permanente mechanische bevestigingsmiddelen die worden gebruikt wanneer slechts één zijde van een werkstuk toegankelijk is. Ze bestaan uit een cilindrisch lichaam (schaal) met een doorn door het midden. Tijdens de installatie wordt de doorn in de schaal getrokken, waardoor de blinde zijde vervormt en een secundaire kop vormt die materialen bij elkaar klemt.
De term "blind" verwijst naar de installatieconditie, niet naar de bevestiger zelf. Dit type klinknagel wordt veel toegepast in de automobielassemblage, de fabricage van plaatmetaal, lucht- en ruimtevaartconstructies, de bekleding van gebouwen en algemene productie waarbij de toegang beperkt is tot één zijde.
Een blindklinknagel bestaat uit vier belangrijke delen:
| Onderdeel | Beschrijving |
| Klinknagellichaam (schaal) | Holle cilinder met voorgevormde kop (meestal bolvormig of verzonken) |
| Doorn | Binnenste stuurpen met een breekpunt dat is ontworpen om te scheiden bij een specifieke trekkracht |
| Instelkop (op gereedschap) | Gereedschapsonderdeel dat de doorn vastgrijpt en trekkracht levert |
| Hoofd aan de blinde kant | Het vervormde gedeelte dat ontstaat tijdens het zetten en dat materialen vanaf de ontoegankelijke kant vastklemt |
Werkingsprincipe: Het klinknagelgereedschap grijpt de doorn vast en trekt deze naar buiten. Terwijl de doorn wordt teruggetrokken, dwingt de vergrote punt het klinknagellichaam om radiaal uit te zetten aan de blinde zijde, waardoor een bolvormige kop ontstaat. Bij een vooraf bepaalde spanning breekt de doorn op het nekpunt, waardoor de gezette klinknagel op zijn plaats blijft.
De keuze van het klinknagelmateriaal moet gebaseerd zijn op het basismateriaal dat wordt verbonden, de blootstelling aan de omgeving en de vereisten voor mechanische belasting.
Aluminium klinknagels (met stalen of aluminium doorn)
Meest voorkomende type, geschikt voor algemene montage
Lichtgewicht, matige schuif- en treksterkte
Gebruikt voor plaatwerk, HVAC-kanalen, consumentenproducten, auto-interieurs
Stalen klinknagels (verzinkt of blank)
Hogere sterkte dan aluminium
Geschikt voor structurele toepassingen en zware materialen
Gebruikt in stalen frames, machineafschermingen, industriële apparatuur
Roestvrij stalen klinknagels
Corrosiebestendig, geschikt voor buiten- en maritieme omgevingen
Hogere sterkte en hardheid vereist krachtiger installatiegereedschap
Gebruikt in maritieme hardware, architecturale bekleding, chemische verwerkingsapparatuur
Koperen en messing klinknagels
Goede elektrische geleidbaarheid en corrosiebestendigheid
Gebruikt in elektrische toepassingen, decoratieve hardware, lederwaren
Monel-klinknagels (nikkel-koperlegering).
Uitstekende corrosieweerstand in zeewater en chemische omgevingen
Hoge sterkte en temperatuurbestendigheid
Gebruikt in waterbouwkunde, chemische fabrieken, offshore-constructies
Diameter: De klinknageldiameter verwijst naar de buitendiameter van het lichaam. Gangbare maten zijn onder meer 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). De diameterkeuze is gebaseerd op de draagkrachtvereisten: grotere diameters bieden een hogere schuif- en treksterkte.
Gripbereik: Dit is de totale dikte van de materialen die worden samengevoegd. Elke klinknagelmaat dekt een specifiek gripbereik, doorgaans geleverd door de fabrikant.
| Diameter | Typisch gripbereik | Toepassingsdikte |
| 2,4 mm | 1,0~3,0 mm | Dunne plaat en elektronica |
| 3,2 mm | 1,5 ~ 4,5 mm | Licht plaatwerk |
| 4,0 mm | 2,0 ~ 5,0 mm | Middelgrote plaatmontage |
| 4,8 mm | 2,5 ~ 6,5 mm | Algemene structurele verbindingen |
| 6,4 mm | 3,0 ~ 8,0 mm | Zware toepassingen |
Cruciale regel: het gripbereik moet de werkelijke materiaaldikte dekken. Als de klinknagel te kort is, kan deze geen goede blinde kop vormen, waardoor de verbinding kapot gaat. Als het te lang duurt, is het mogelijk dat de doorn niet netjes breekt, waardoor het overtollige lichaam uitsteekt.
Een goede voorbereiding van het gat is essentieel voor betrouwbare klinknagelprestaties.
Gatdiameter: Het gat moet 0,1 ~ 0,2 mm groter zijn dan de diameter van het klinknagellichaam. Extra grote gaten verminderen de schuifsterkte en maken gewrichtsbeweging mogelijk. Te kleine gaten kunnen het klinknagellichaam beschadigen tijdens het inbrengen en kunnen plaatsingsproblemen veroorzaken.
| Diameter klinknagel | Aanbevolen gatgrootte |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3 ~ 3,4 mm |
| 4,0 mm | Φ4,1 ~ 4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5 ~ 6,6 mm |
Randafstand: Het midden van het gat moet minimaal 2× de klinknageldiameter vanaf de rand van het materiaal zijn. Een onvoldoende randafstand leidt tot materiaaluitscheuring wanneer de klinknagel wordt geladen.
Materiaaluitlijning: Alle lagen moeten goed uitgelijnd zijn vóór het boren of ponsen. Bramen moeten aan beide zijden van het gat worden verwijderd om ervoor te zorgen dat de klinknagelzittingen vlak tegen het werkstuk liggen.
Stap 1: Selecteer de juiste klinknagel. Controleer of de diameter, het gripbereik en het materiaal geschikt zijn voor de toepassing.
Stap 2: Bereid de werkstukken voor. Boor of pons gaten door alle lagen. Verwijder bramen en reinig oppervlakken. Klem materialen samen om scheiding tijdens het klinken te voorkomen.
Stap 3: Plaats de klinknagel Plaats de klinknagel door het gat vanaf de toegankelijke kant. De voorgevormde kop moet plat tegen het bovenoppervlak liggen. Zorg ervoor dat het klinknagellichaam volledig door alle lagen heen reikt.
Stap 4: Plaats het klinknagelgereedschap Plaats het juiste neusstuk op het klinknagelgereedschap. Plaats het neusstuk over de klinknageldoorn en zorg ervoor dat deze volledig vastzit.
Stap 5: Bedien het gereedschap Knijp of activeer het gereedschap om aan de doorn te trekken. Ga door totdat de doorn breekt op het aangewezen nekpunt. Bij een goed geplaatste klinknagel is de blinde kop volledig gevormd en is de gebroken doorn gelijk met of iets onder de fabriekskop.
Stap 6: Inspecteer de installatie Controleer of:
De fabriekskop zit vlak tegen het materiaal
Er bestaat geen opening tussen materialen
De blinde kop is volledig gevormd (zichtbaar vanaf de toegankelijke kant door het optrekken van materiaal, indien van toepassing)
Doornbreuk is schoon en op de juiste diepte
| Defect | Waarneembaar teken | Waarschijnlijke oorzaak |
| Onvolledig blind hoofd | Blinde zijde vertoont weinig tot geen vervorming | Klinknagel te lang voor materiaaldikte; onvoldoende trekkracht |
| Gebroken doorn vóór plaatsing | Doorn breekt zonder klemmateriaal | Gereedschapsneusstuk te klein; klinknagel te kort; materiaalpakket buitensporig |
| Beschadigde fabriekskop | Scheuren of vervorming aan de toegankelijke zijde | Overmatige kracht; verkeerd uitgelijnd gereedschap; bros materiaal |
| Losse verbinding | Materialen kunnen na het uitharden worden gescheiden of verplaatst | Onjuist greepbereik; gat te groot; onvoldoende instelcyclus |
| Doorn zit vast in gereedschap | Doorn wordt na breuk niet uitgeworpen | Neusstuk versleten; vreemde stoffen in gereedschap; verkeerde neusstukmaat |
| Ovaal of vervormd gat | Gatvorm vervormd na uitharding | Gat te groot; materialen verkeerd uitgelijnd; overmatige zijdelingse belasting |
Handmatige klinknageltang Geschikt voor incidenteel gebruik en lichte toepassingen. Modellen beschikbaar voor klinknageldiameters tot 4,8 mm. Het ontwerp van de hefboom varieert: enkele handgreep voor kleine klinknagels, samengestelde werking voor grotere maten.
Pneumatische klinknagelpistolen Luchtaangedreven gereedschappen geschikt voor productie van grote volumes. Bieden consistente trekkracht en snellere cyclustijden. Vereist voor klinknagels met grote diameter en roestvrij staalsoorten. Luchttoevoer doorgaans 5~7 bar.
Klinknagelgereedschap op batterijen Draagbaar en geschikt voor veldtoepassingen. Bieden voldoende kracht voor de meeste universele klinknagels tot 4,8 mm. Batterijtechnologie biedt draadloos gemak, maar met een beperkte cycluscapaciteit per oplaadbeurt.
Hydraulische en servoklinknagels Gebruikt voor zware industriële toepassingen, waaronder zeer sterke structurele klinknagels. Zorg voor nauwkeurige trekkrachtbewaking en gegevenstracering voor kwaliteitsborging.
Keuze neusstuk: Elke klinknageldiameter vereist een overeenkomstig neusstuk. Het verwisselen van neusstukken is noodzakelijk bij het wisselen van klinknagelgroottes. Sommige gereedschappen bieden snelwisselsystemen voor productie-efficiëntie.
Blindklinknagelverbindingen zijn doorgaans ontworpen voor schuifbelastingen (krachten parallel aan het verbindingsvlak), niet voor primaire trekbelastingen (krachten die materialen uit elkaar trekken).
Afschuifsterkte is de maximale kracht die de klinknagel loodrecht op zijn as kan weerstaan. Dit is de primaire ontwerpparameter voor de meeste overlapverbindingen.
Treksterkte is de maximale trekkracht die de klinknagel langs zijn as kan weerstaan. Over het algemeen lager dan de schuifsterkte voor de meeste soorten blindklinknagels.
Vermoeiingsprestaties: blinde klinknagels hebben een lagere vermoeidheidsweerstand vergeleken met massieve klinknagels vanwege het holle lichaam en de spanningsconcentratie bij het doorngat. Voor cyclische belastingstoepassingen moeten structurele klinknagels of typen met hoge sterkte (zoals monel of staal) worden overwogen.
Aanbeveling voor het ontwerp van de verbinding: Gebruik meerdere klinknagels in een verspringend patroon in plaats van één enkele klinknagel in een zwaarbelaste verbinding. De minimale afstand tussen de klinknagels is 3× de klinknageldiameter om materiaalverzwakking te voorkomen.
Als verschillende materialen in contact komen, ontstaat er een risico op galvanische corrosie. Selecteer klinknagelmateriaal dat compatibel is met het basismateriaal.
| Basismateriaal | Aanbevolen klinknagelmateriaal |
| Aluminium plaat | Aluminium (met stalen doorn aanvaardbaar) |
| Staalplaat (geverfd/ongeverfd) | Staal (verzinkt) of roestvrij staal |
| Roestvrij stalen plaat | Roestvrij staal |
| Koperlegeringen | Messing of koper |
| Mariene omgevingen | Monel of RVS 316 |
Regel: Klinknagels moeten kathodisch (edeler) zijn ten opzichte van het basismateriaal om versnelde corrosie van het basismateriaal te voorkomen. Als u het niet zeker weet, isoleer dan met afdichtmiddel of pakkingen.
Afgedichte klinknagels: met een gesloten uiteinde dat water- of gaslekkage door het midden voorkomt. Gebruikt in waterdichte toepassingen, drukvaten en aan weersinvloeden blootgestelde constructies.
Multi-grip klinknagels: Ontworpen om een breder gripbereik te dekken, waardoor de voorraadvereisten worden verminderd. Geschikt voor toepassingen met variërende materiaaldiktes.
Zelfdoorborende klinknagels (SPR): geïnstalleerd zonder voorgeboorde gaten. De klinknagel doorboort de bovenste laag en loopt uit in de onderste laag. Gebruikt bij de montage van autocarrosserieën, met name voor verbindingen van aluminium en gemengde materialen.
Breeksteelklinknagels: De kop van de doorn blijft na het zetten gevangen in het lichaam van de klinknagel, waardoor wordt voorkomen dat de doorn eruit valt. Vereist in toepassingen waarbij losse doornen contaminatie kunnen veroorzaken (voedselverwerking, elektronica).
Gegroefde klinknagels: hebben een gegroefd lichaam voor betere optrekprestaties in zachte materialen zoals plastic, hout of composieten.
Klinknagels moeten worden opgeslagen in droge, schone omstandigheden met bescherming tegen vocht en verontreinigingen. Aluminium en stalen klinknagels kunnen in vochtige omgevingen oxideren, wat de hardingsprestaties en de corrosieweerstand beïnvloedt.
Tot gebruik in de originele verpakking bewaren
Houd de luchtvochtigheid in de opslagruimte onder de 60%
Vermijd blootstelling aan oliën, oplosmiddelen en industrieel stof
Roteer de voorraad op first-in-first-out-basis
Klinknagels die gedurende langere perioden (meer dan 24 maanden) zijn opgeslagen, moeten vóór gebruik worden geïnspecteerd op corrosie of degradatie
Visuele inspectie (installatiecontrole):
De fabriekskop is vlak en concentrisch
Doornbreuk is schoon en zichtbaar onder de kop
Geen scheuren of vervorming aan beide zijden
Trekproef: Periodiek trektests van monsterklinknagels met behulp van een trekbank om te bevestigen dat de schuif- en trekwaarden voldoen aan de specificaties. Minimummonster: 5 klinknagels per batch.
Griptest: Controleer of de resterende lengte van de doorn in de geplaatste klinknagel binnen aanvaardbare grenzen ligt (typisch 0,5~1,5 mm onder het kopoppervlak).
Destructieve inspectie: Geselecteerde klinknagels in dwarsdoorsnede om de blinde kopformatie te inspecteren en adequate materiaalvervorming te bevestigen. Dit is vooral belangrijk tijdens procesvalidatie en validatie van gereedschapswijzigingen.
| Probleem | Onmiddellijke controle | Oplossing |
| Klinknagel draait in gat | Gatdiameter te groot | Vervangen door een klinknagel met een grotere diameter; juiste gatgrootte |
| Kan geen klinknagel plaatsen | Gatdiameter te klein | Ruim het gat op tot de juiste maat |
| Gereedschap kan niet trekken | Verkeerd neusstuk of versleten gereedschapskaak | Vervang het neusstuk; service hulpmiddel |
| Doorn breekt te vroeg | Grijpbereik te kort | Gebruik een klinknagel met langere grip |
| Doorn zal niet breken | Onvoldoende trekkracht | Gebruik een krachtiger hulpmiddel; controleer de luchtdruk |
| Blind hoofd niet gevormd | Klinknagel te lang of gereedschap defect | Controleer het gripbereik; controleer de werking van het gereedschap |
| Materialen scheiden na uitharding | Onvoldoende klemkracht | Verkort het gripbereik; verhoog de nauwkeurigheid van de gatpassing |
Deze handleiding biedt fundamentele referentie voor de selectie en installatie van blindklinknagels. Raadpleeg voor kritische toepassingen de technische specificaties van de fabrikant en voer vóór de productie kwalificatietests uit op representatieve assemblages.
